功能特點

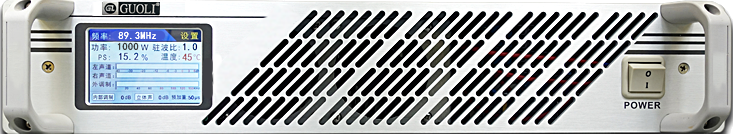

     本發射機采用簡約設計理念，將 1KW 調頻立體聲發射機的激勵器和功率放大器、輸出濾波器、開關電源等安裝于 2U 高的 19 英寸標準機箱中，減少了普通發射機各部件之間的連接電纜，可靠性更高、操作更簡便。人性化的數字 LCD 觸摸面板，中文界面直接觸摸操控。集成 LCD 顯示器的所有系統參數：發射機頻率，立體聲與單聲道，音量，功放管溫度，音頻信號 UV 表，正向功率，反射功率，調制模式，預加重等。2U 19 寸 加厚型全鋁合金機箱，不僅堅固而且散熱優良。精確的 PLL 頻率產生系統，確保頻率 10 年也不漂移，內置高品質立體聲編碼器。卓越的功率 AGC 平衡控制系統，功率輸出可調從 0 到 1000 瓦，具有自動增益功率控制，將輸出功率維持在設定范圍而不漂移。信號輸入不僅支持 XLR 輸入音頻，還能使用 BNC 連接器 AUX 輸入 SCA 信號與 RDS 信號。RF 放大器部分使用 NXP LDMOS 晶體管 BLF188XR。能夠在 5dB 壓縮點承受超過 65：1 駐波比的嚴重負載失配。自動記錄最近 9 條設備報警信息，以便后期故障診斷排查。





技術參數

頻率：87.5-108MHz，

頻率步進值 ：10KHz

調制方式：FM，峰值偏差±75KHz

頻率穩定度：<±100Hz

穩頻方式：PLL 鎖相環頻率合成

射頻輸出功率：0～1000 瓦±0.5dB

帶內殘波：<-70dB

高次諧波：<-65dB

寄生調幅：<-50dB射頻輸出阻抗：50Ω

射頻輸出連接器： L29

音頻輸入連接器：XLR 母頭

AUX 輸入連接器：BNC 母頭

預加重： 0us, 50us,75us（用戶設置）

S / N 比單聲道：> 70 分貝（20 至 20KHz）

尺寸：483 x 360 x 88 毫米。
